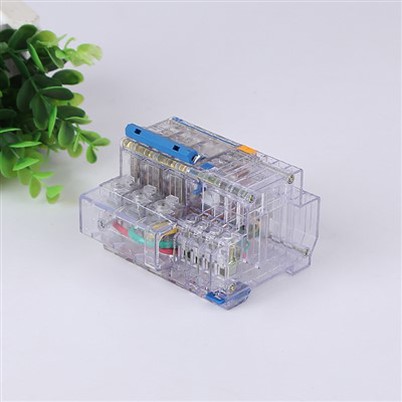

잔류 전류 차단기의 기술 매개변수

주요 작동 성능 매개변수에는 정격 잔류 전류 작동 전류, 정격 잔류 전류 작동 시간, 정격 잔류 전류 비작동 전류가 포함됩니다.- 기타 매개변수에는 전원 공급 장치 주파수, 정격 전압 및 정격 전류가 포함됩니다.

① 정격잔류전류 동작전류 : 특정 조건에서 잔류전류소자(RCD)가 동작하게 되는 전류값입니다. 예를 들어, 30mA RCD는 적용된 전류가 30mA에 도달하면 트립되어 전원 공급 장치를 분리합니다.

② 정격잔류전류 동작시간 : 정격잔류전류 동작전류가 갑자기 인가된 후부터 보호회로가 분리될 때까지의 시간. 예를 들어, 30mA × 0.1s RCD는 전류가 30mA에 도달한 후 주 접점이 분리될 때까지 0.1초 이상 걸리지 않습니다.

③ 정격 잔류 전류 비{0}}작동 전류: 지정된 조건에서 RCD가 트립되지 않는 전류 값입니다. 일반적으로 이는 잔류 전류 작동 전류의 절반이어야 합니다. 예를 들어, 잔류 전류 작동 전류가 30mA인 RCD는 전류가 15mA 미만에 도달할 때 트립되어서는 안 됩니다. 그렇지 않으면 감도가 높으면 잘못된 트립이 발생하여 전기 장비의 정상적인 작동에 영향을 미칠 수 있습니다.

④ 그 외 전원주파수, 정격전압, 정격전류 등의 항목은 잔류전류장치(RCD) 선정 시 사용되는 회로 및 전기기기와 호환되어야 한다. RCD의 작동 전압은 전력망의 일반적인 변동 범위와 호환되어야 합니다. 과도한 변동은 RCD의 정상적인 작동에 영향을 미치며, 특히 전자 제품의 경우 전원 공급 장치 전압이 RCD의 정격 작동 전압보다 낮을 경우 작동하지 않을 수 있습니다. RCD의 정격 작동 전류는 회로의 실제 전류와도 일치해야 합니다. 실제 작동 전류가 RCD의 정격 전류를 초과하면 과부하 및 오작동이 발생할 수 있습니다.
