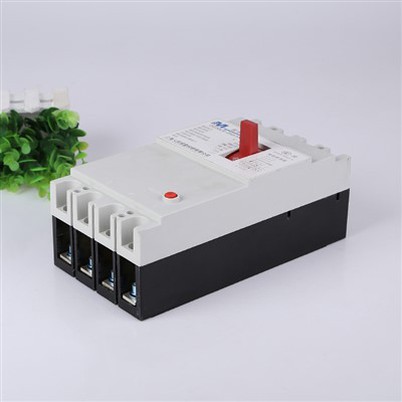

성형 케이스 회로 차단기의 주요 매개변수

(1) 정격 전압: 회로 차단기 명판의 정격 전압은 회로 차단기 주 접점의 정격 전압을 나타내며, 이는 접촉기 접점의 장기간-정상 작동을 보장하는 전압 값입니다.

(2) 정격 전류: 접촉기 명판의 정격 전류는 회로 차단기의 주 접점의 정격 전류를 나타내며, 이는 접촉기 접점의 장기간-정상 작동을 보장하는 전류 값입니다.

(3) 트립 전류 : 트립 전류는 과전류 트립 장치를 작동시키는 전류 설정값입니다. 회로가 단락-되거나 부하에 심각한 과부하가 걸리고 부하 전류가 트립 전류보다 클 경우 회로 차단기의 주 접점이 분리됩니다.

(4) 과부하 보호 전류-시간 곡선: 과부하 보호 전류-시간 곡선은 반한시 특성 곡선입니다. 과부하 전류가 클수록 열동 트립 장치의 작동 시간은 짧아집니다.

(5) 저전압 트립 유닛 코일의 정격 전압: 저전압 트립 유닛 코일의 정격 전압은 라인의 정격 전압과 동일해야 합니다.

(6) 션트 트립 장치 코일의 정격 전압: 션트 트립 장치 코일의 정격 전압은 제어 전원 전압과 동일해야 합니다.

(7) 정격 최대 단락-회로 차단 용량 Icu
회로 차단기의 차단 용량에는 정격 최종 단락 차단 용량 Icu와 정격 작동 단락 차단 용량 Ics라는 두 가지 지표가 있습니다.-

정격 최대 단락-회로 차단 용량 Icu는 회로 차단기 차단 용량의 제한 매개변수입니다. 여러 번의 단락-회로 오류를 차단한 후에는 회로 차단기의 차단 용량이 감소합니다.

정격 작동 단락 차단 용량 Ics는 회로 차단기의 차단 표시기입니다. 즉, 여러 단락 오류를 차단한 후에도-정상 작동을 보장할 수 있습니다.

몰드 케이스 회로 차단기의 경우 Ics는 Icu의 25%보다 크면 적격한 것으로 간주됩니다. 시중에 나와 있는 대부분의 회로 차단기의 Ic는 Icu의 50%~75% 사이입니다.

(8) 전류-한계 차단 용량
전류-제한 차단 용량은 단락이 발생할 때 사고 전류를 제한하는 회로 차단기의 능력을 나타냅니다. 단락이 발생하면 회로 차단기 접점이 빠르게 열려 전기 아크가 발생합니다. 이는 회로와 직렬로 빠르게 증가하는 아크 저항을 도입하여 오류 전류의 증가를 제한하는 것과 같습니다. 이는 회로 차단기 및 전기 장비에 대한 단락 전류의 전자기적, 전기 역학적, 열적 영향의 역효과를 줄여서 회로 차단기의 서비스 수명을 연장합니다.{4}} 차단기의 차단 시간이 짧을수록 전류 제한 효과가 좋아지며, Ics는 Icu에 가까워집니다.

⑼ 소형차단기의 트립특성

차단기의 트립 특성은 A, B, C, D, K 등 여러 유형으로 구분되며 각각의 의미는 다음과 같습니다. A-형 트립 특성: 트립 전류는 (2~3)In으로 반도체 전자 회로 보호, 소형 전력 변압기로 회로 측정 또는 회로가 길고 단락 전류가 작은 시스템에 적합합니다.- B- 유형 트립 특성: 트립 전류는 (3~5)In이며 주거용 배전 시스템, 가전 제품 보호 및 개인 안전 보호에 적합합니다. C-형 트리핑 특성: 트리핑 전류는 (5~10)In이며 연결 전류가 높은 배전선, 조명 회로 및 모터 회로를 보호하는 데 적합합니다. D- 유형 트리핑 특성: 트리핑 전류는 (10~20)In이며 변압기 및 솔레노이드 밸브와 같이 돌입 전류가 높은 장비를 보호하는 데 적합합니다. K-형 트리핑 특성: 열 트리핑 전류가 1.2배, 자기 트리핑 범위가 8~14배로 모터 회로 장비 보호에 적합하고 돌입 전류에 대한 저항이 높습니다[3].
